وال پست در ساختمان

وال پست :

وال پست وظیفه انتقال نیرو از دیوار به فریم ساختمان را دارد که به واسطه این انتقال نیرو، دیوار دچار تخریب و آسیب دیدگی نخواهد شد. نیرویی که در این جا از آن نام برده می شود، نیروی حاصل از باد یا زلزله می باشد.

وال پست یک المان غیر سازه ای می باشد که عدم اجرای آن به نظر مهندس طراحی ساختمان بستگی دارد. اهمیت استفاده از وال پست در عدم آسیب دیدگی قسمت های اصلی سازه مانند تیر، ستون و سقف ها می باشد. استفاده از وال پست می تواند تضمین کننده عملکرد مناسب سازه شود.

انواع وال پست :

وال پست به معنای نگهدارنده دیوار و به ۲ صورت قائم و افقی است.نحوه عملکرد وال پست قائم و افقی به گونه ای است که باعث ایجاد درگیری دیوار با اسکلت و در نتیجه استحکام بخشیدن به دیوار می شود.

انواع وال پست از نظر اجرایی به دسته های مختلفی تقسیم بندی می شود. یکی از روش های اجرای وال پست با استفاده از انکربولت صورت می گیرد. از دیگر روش های اجرای آن می توان به اجرای تسمه دور ستون، اتصال دیوار به ستون به واسطه استفاده از میلگرد، مهار دیوار به واسطه تعبیه میلگرد در داخل ستون ها، استفاده از میلگرد در کف برای مهار دیوار، مهار دیوار از طریق عبور میلگرد در داخل سوراخ قالب ها و اجرای وال پست به عنوان جان پناه، اشاره کرد.

1.این وال پست‌ها سبب درگیری دیوار با اسکلت و در نتیجه استحکام دیوار خواهد شد‌.

2.وال پست قائم در زمانی که دهانه شما بزرگ باشد از روی تیر طبقه پایین به زیر تیر طبقه بالا در دهانه جوش می‌شود‌.

وظیفه ی وال پست :

وال پست عمل انتقال نیرو از دیوار به فریم ساختمان را دارد که به واسطه این انتقال نیرو، دیوار دچار تخریب و آسیب دیدگی نخواهد شد. نیرویی که در این جا از آن نام برده می شود، نیروی حاصل از باد یا زلزله می باشد.

اجرای وال پست :

وال پست

اجرای این نوع سازه در بخش های مختلفی از ساختمان های بتنی، اسکلت فلزی و بلوک سیمانی اجرا می شود.

در جهت اجرای وال پست در اسکلت بتنی ابتدا باید محل قرار گیری و ساخت وال پست، منطبق با نقشه مشخص شود. سپس نسبت به نصب ورق های اتصال در کف و سقف اقدام می شود. باید توجه داشت که فاصله نصب در هنگام اجرای دیوار را خالی نگه داشت. در ادامه و در هنگام ردیف کردن بلوک ها در هر دو ردیف باید از یک بست استفاده کرده و دو دیوار مجزا را به یکدیگر متصل کرد.

پس از اتمام ساخت دیوار، از چهار میلگرد استفاده کرده و آن ها را به ورق های اجرا شده در کف و سقف جوش می دهیم. پس از انجام این کار با استفاده از سیم آرماتوربندی نسبت به اتصال میلگردها به بست ها اقدام کرده و دو طرف دیوار را قالب می بندیم. در این مرحله داخل قالب ها بتن می ریزیم و در پایان پس از باز کردن قالب ها وال پستی منطبق بر ضخامت دیوار خواهیم داشت.

اجرای وال پست در سازه های مختلف :

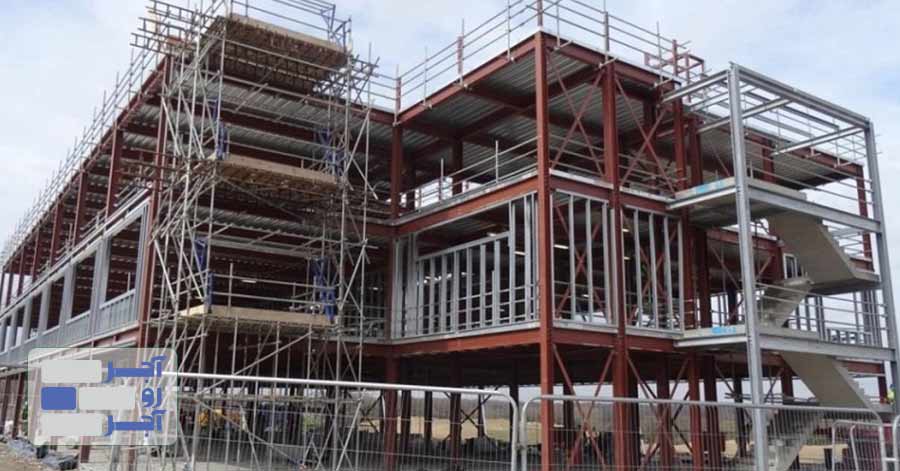

۱. اسکلت فلزی :

وال پست

امروزه اکثراً از اسکلت‌های فلزی در ساخت ساختمان‌ها استفاده می‌کنند، به همین دلیل به کار بردن این روش، برای عملکرد صحیح سازه امری ضروری و مهم است. اجرای این روش در اسکلت فلزی مانند اجرای وال پست در سازه بتنی است، با این تفاوت که وال پست با جوشکاری به ستون و تیر متصل می‌گردد.

۲. سوله :

اجرای این متریال از جایگاه ویژه‌ای در سوله‌ها برخوردار است؛ عدم اجرای این روش در سوله بسیار خطرناک است. به کار بردن این روش در سازه علاوه بر یکپارچگی بین دیوارها و سازه،  باعث کوچک شدن دهانه‌ها می‌شود، در اینصورت تحمل بارهای جانبی وارده بر دیوار آسان‌تر خواهد گردید. سوله‌ها از وزن کمی برخوردار هستند به همین دلیل از مقاطع فولادی سنگین‌تری در پیاده سازی وال پست استفاده می‌کنند. توجه داشته باشید که این روش در  سازه‌ها معمولاً به عنوان ستونک در سازه‌ها عمل می‌کنند.

۳. دیوار هبلکس :

دیوار هبلکس نوعی شیوه پیاده سازی دیوار می‌باشد. مصالح استفاده شده در این نوع از دیوار بتن متخلخل است، که ویژگی‌های منحصر بفردی دارد که از جمله می‌توان به وزن پایین، اجرای راحت و عایق‌بندی خوب حرارتی و صوتی اشاره کرد. با به کار گیری این روش از خرابی دیوارها در زمان حوادث طبیعی می‌توانیم خودداری کنیم و زیان‌های جانی و مالی وارد شده را به حداکثر برسانیم.

استفاده از آن سبب یکپارچگی دیوار و مهار نیروهای وارد شده بر دیوار می‌گردد.

۴. دیوارهای خارجی :

اگر دیوار پیرامونی از نوع ۳D Panel باشد، به نظر می‌آید برای اجرای این روش به مهارت خاصی نیاز نداشته باشیم؛ زیرا حضور میلگردهای اطراف دیوار، خیال ما را از این بابت راحت نموده‌اند. حال اگر دیوار از نوع آجری (سفال و فشاری) باشد می‌توانیم از نبشی‌کشی استفاده کنیم. قبل از بتن‌ریزی درون ستون‌ها، پلیت‌هایی قرار دهید که برای جوش نبشی‌ها به ما کمک می‌کنند. اما اگر به هر دلیلی فراموش کنند که پلیت‌ها را در ستون‌ها قرار دهند، می‌بایست به‌گونه‌ای کارآمد اقدامات مناسبی جهت اتصال نبشی‌ها به ستون‌ها انجام شود.

یکی از این راه‌ها استفاده از تفنگ است (پلیت را روی ستون قرار می‌دهند، سپس با تفنگ‌های میخکوب آنها را به ستون متصل می‌کنند)، راه حل دیگر استفاده از تسمه در محیط ستون بتنی است.

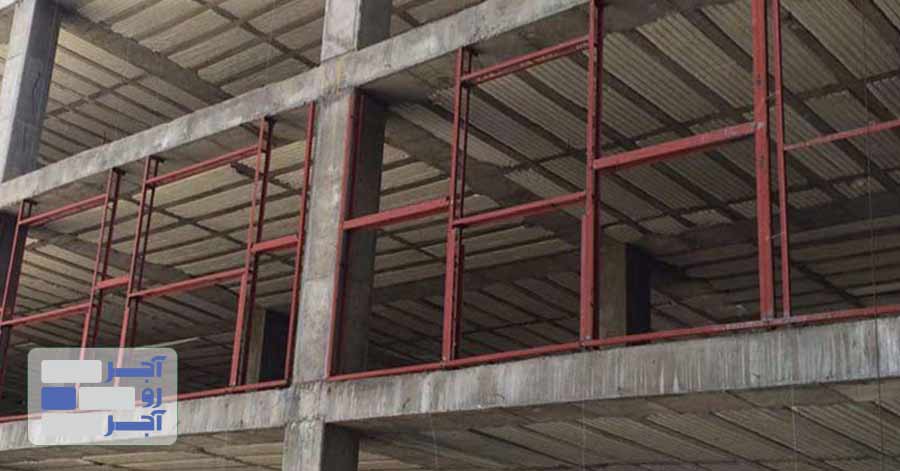

۵. اسکلت بتنی :

وال پست

به منظور اجرای در پروژه های ساختمانی، ابتدا باید محل قرار گیری و ساخت ، منطبق با نقشه مشخص شود. سپس نسبت به نصب ورق های اتصال در کف و سقف اقدام می شود. باید توجه داشت که فاصله نصب وال پست در هنگام اجرای دیوار را خالی نگه داشت. در ادامه و در هنگام ردیف کردن بلوک ها در هر دو ردیف باید از یک بست استفاده کرده و دو دیوار مجزا را به یکدیگر متصل کرد.

اتمام ساخت دیوار، از چهار میلگرد استفاده کرده و آن ها را به ورق های اجرا شده در کف و سقف جوش می دهیم. پس از انجام این کار با استفاده از سیم آرماتوربندی نسبت به اتصال میلگردها به بست ها اقدام کرده و دو طرف دیوار را قالب می بندیم. در این مرحله داخل قالب ها بتن می ریزیم و در پایان پس از باز کردن قالب های منطبق بر ضخامت دیوار خواهیم داشت.

ضوابط اجرایی :

طبق ضوابط اجرایی عبارتند از :

در صورتی که طول دیوار بیش تر از ۶ متر باشد. در برخی از موارد این اندازه ۵ متر نیز عنوان شده است.

در صورتی که طول دیوار ۴۰ برابر ضخامت دیوار باشد، نیاز به ساخت وال پست می باشد.

آن چه که در این آیین نامه وجود دارد در مورداجرای آن برای دیوار بیش از ۳.۵ متر می باشد.

کنترل اجرای صحیح وال پست باید به واسطه همکاری مهندس ناظر عمران و ناظر معماری صورت می گیرد. وظیفه مهندس ناظر عمران کنترل اجرای صحیح و وظیفه مهندس ناظر کنترل اجرای دیوارهای داخل وال پست می باشد.

اشتباهات رایج در اجرای وال پست :

در برخی موارد اجرایی از جمله دلایل اعمال این تغییرات می توان به کاهش هزینه های احتمالی ساخت و ساز اشاره کرد. از جمله اشتباهات رایجی که در این زمینه صورت می گیرد، استفاده از میلگرد به جای نبشی در اجرای کلاف های افقی می باشد. یکی دیگر از اشتباهات در این زمینه عدم اجرای پشت به پشت نبشی های افقی و قائم می باشد. عدم رعایت این مورد باعث می شود دیوار تنها در یک سمت، در داخل نبشی ها اجرا شود.
