لوله کشی ساختمان
لوله کشی ساختمان بخش خیلی مهم سازه می باشد که هرگونه ایراد در زمان نقشه کشی و اجرا می تواند در آینده مشکلات بسیاری برای واحد های ساختمانی ایجاد نماید که برای برطرف نموندن آن مالکین می بایست هزینه قابل توجهی را متحمل شوند. پس، یک طراحی و نقشه ریزی صحیح به همراه اجرای دقیق و با کیفیت می تواند تا سالیان سال یک ساختمان را از هزینه های تغییرات و تعمیرات رها سازد.
گام اول تهیه نقشه لوله کشی ساختمان
لوله کشی ساختمان در نقشه های تاسیسات مکانیکی یه ساختمان طرح ریزی میشود.
نقشه های تاسیسات مکانیکی شامل موارد زیر میشود:
- لوله کشی آب سرد و گرم
- لوله کشی سیستم شوفاژ و تهویه مطبوع
- گرمایش از کف
- لوله کشی موتورخانه
- شبکه هدایت آب باران و فاضلاب
- کانال های تهویه یا کولر

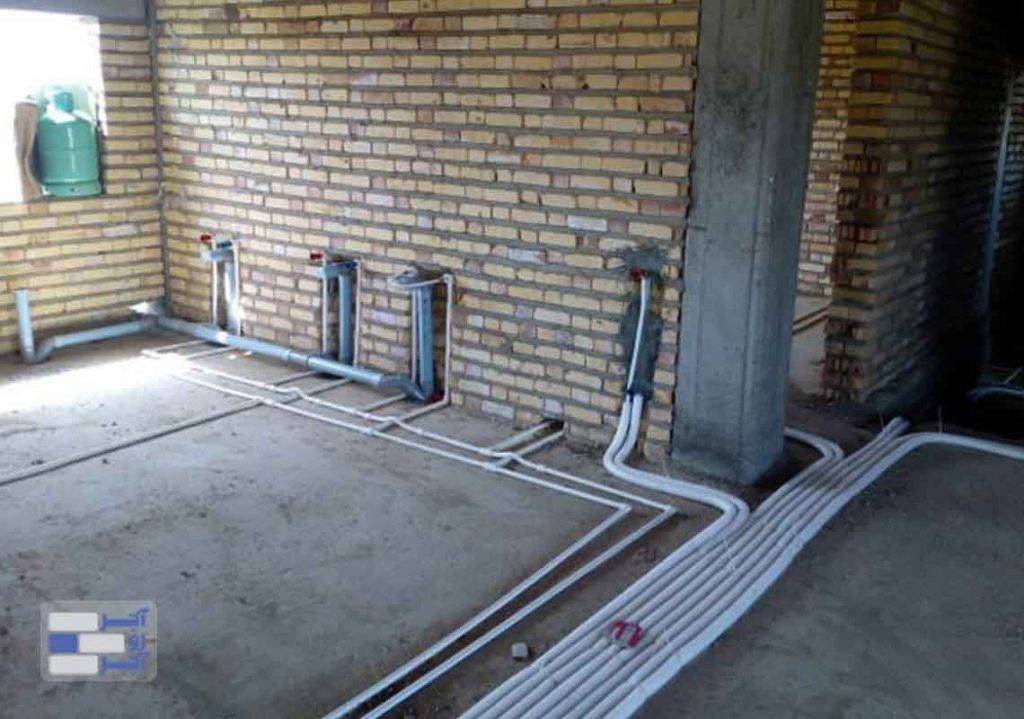

لوله کشی آب سرد و گرم:
نقشه مورد استفاده باید برای قبل از تزئینات معماری تهیه گردد. چون لوله کشی به اصطلاح زیر کار انجام شده و در زیر کاشی، سرامیک و … قرار خواهد گرفت.
- خطوط لوله ها باید مستقیم و موازی دیوار ها و کف قرار بگیرند.
- به هیچ عنوان مسیر لوله ها بصورت اریب طراحی نشود و حتما با استفاده از زانویی ها در موازات دیوار ها طراحی شوند.
- نقشه لوله کشی آب باید بر اساس نقشه های برق و فاضلاب طراحی شده و با آنها مطابقت داشته باشد که از تداخل با آنها جلوگیری شود.
- تعیین محل رایزرها که باید در حالت بهینه درنظر گرفته شود تا کمترین فاصله را تا مصرف کننده شامل شود. دقت شود که رایزر ها نباید از اتاقک برق و آسانسور و یا دودکش ساختمان عبور کنند. معمولا قطر دایره مربوط به رایزر را در پلان ساختمان با مقیاس ۰۱ ۰.۰۵ در نظر بگیرید.
- تعیین محل شیر های مصرفی که در پلان به صورت دایره تو پر(ویا دو خط متقاطع عمود برهم) به قطر ۰.۰۲ رسم می نمایند.
- برای بالا بردن آب به طبقات معمولا یک تا چند لوله به بالا برده میشود که در ابتدای هر مسیر یه شیر فلکه حتما نصب میشود.
- باید لوله کشی در کوتاه ترین مسیر و با پیچ و خم کم صورت گیرد و با دیوارهای ساختمان موازی یا عمود باشد.
- در ساختمان های مسکونی، حتما لوله های آب و لوله های فاضلاب را جدا از هم نصب کنید. اگر این امر امکان پذیر نبود فاصله مناسب را حفظ کنید. در نصب لوله کشی افقی، باید لوله های فاضلاب را پایین بقیه لوله ها قرار دهید. این حفظ فاصله به دلیل این است که با گذر زمان و ایجاد پوسیدگی در لوله ها، امکان تراوش و آلوده شدن آب بهداشتی و آشامیدن وجود دارد.
- اگر لوله های افقی در سقف کاذب نصب میشود، حتما در حداکثر ارتفاع ممکن نصب شوند.
- پیش از اجرای لوله کشی آب سرد و گرم ساختمان، حتما مسیر های عبور لوله را با نقشه ساختمانی، برقی و مکانیکی بررسی کنید. در صورت تداخل پیشاپیش نقشه جایگزین پیاده شود.
