تیرچه کرومیت

کرومیت

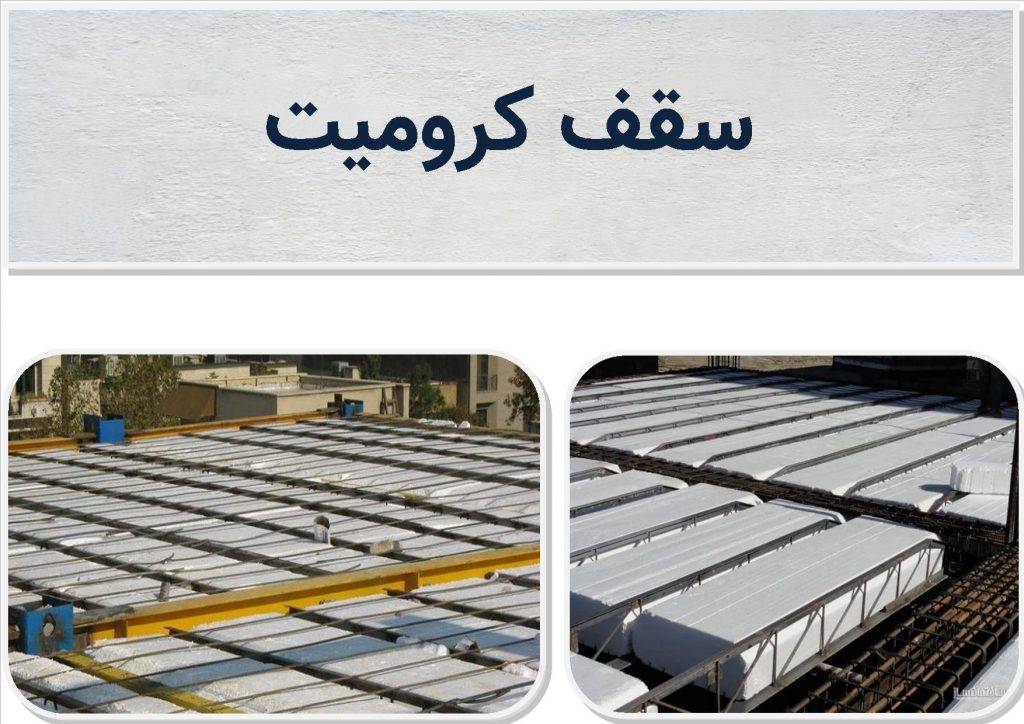

سقف کرومیت:

سقف کرومیت نوعی سقف تیرچه بلوک است که برای ساخت آن از تیرچه فلزی با جان باز استفاده می شود. این سقف در سازه های فولادی ساخته می شود و نوعی سقف جدید است که از استحکام و یکپارچگی بالا برخوردار می باشد. این سقف در مقایسه با سایر سقف ها از مزایای بیشتری برخوردار است از این رو از آن در سازه های مختلف استفاده می شود.

با استفاده از تیرچه های کرومیت می توان چندین سقف را به طور همزمان بتن ریزی کرد و این کار از نظر اقتصادی بسیار مقرون بصرفه خواهد بود. تیرچه های کرومیت دارای حالتی ایستاده هستند و نیازی به شمع بندی در زیر سقف ندارند.

این تیرچه ها به گونه ای طراحی شده اند که به تنهایی می توانند وزن بتن و قالب ها را تحمل کنند، از این رو پس از بتن ریزی، تیرچه های فولادی با بتن ترکیب و یکپارچه شده و بارهای وارد آمده به سقف را تحمل می نمایند. در کل این تیرچه ها از قابلیت تحمل بار قبل از گیرش بتن و پس از آن برخوردار هستند و می توانند تمام بارهای زنده و مرده را تحمل کنند.

سرعت اجرای بالا :

اجرای این سقف در مقایسه با سقف هایی که با تیرچه ساخته می شوند با سرعت بالاتری انجام می شود. پس از انجام مرحله بتن ریزی می توان به عملیات ساخت و ساز ادامه داد و مانعی برای بارگذاری های سبک وجود نخواهد داشت.

تغییر شکل به منظور دستیابی به مقاومت نهایی:

سیستم سقف کرومیت پس از تغییر شکل های بسیار به مقاومت نهایی دست پیدا می کند و بین تیرچه و بتن انفصال رخ می دهد. رفتار این نوع سقف و انفصال تدریجی آن ایمنی و استحکام آن را تضمین می کند.

اجزای سقف تیرچه کرومیت:

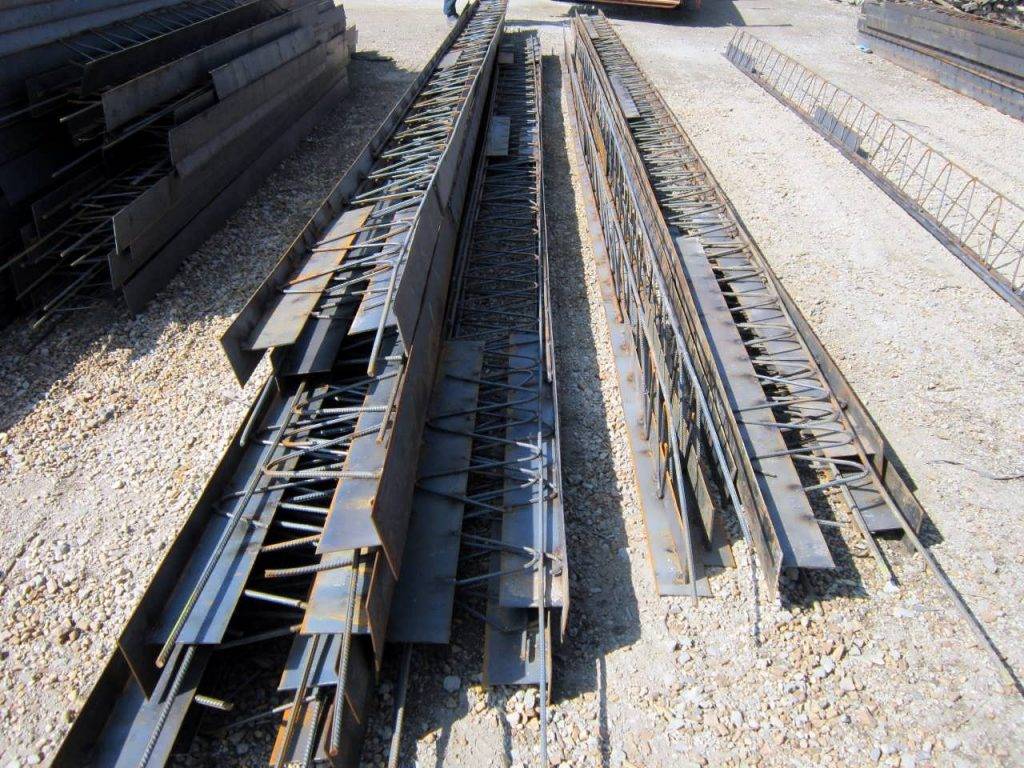

۱. تیرچه فولادی با جان باز:

تیرچه فولادی با جان باز عنصر پیش ساخته‌ای است که به صورت خرپاهای ویژه دو سر ساده اجرا می‌شود و در دو مرحله زمان اجرا و قبل از گرفتن بتن و دیگری پس از گرفتن بتن تحت بارگذاری قرار می‌گیرد.اجزای تیرچه فولادی عبارت اند از:

  1. بال تحتانی (بال تحتانی از تسمه ساخته شده و به عنوان عضو کششی خرپا عمل می‌ نماید.)
  2. اعضای قطری (اعضای قطری معمولاً از  میلگرد می‌باشند و به عنوان عضو مورب خرپا عمل نموده.)
  3. بال فوقانی (اعضای قطری  به کمک اعضای کششی و فشاری، ایستایی لازم را برای اعمال بارهای وارده تامین می کنند.)

۲. میلگردهای حرارتی:

برای مقابله با تنش‌های ناشی از افت و تغییرات دما، میلگردهای افت و حرارت در جهت عمود بر تیرچه‌ها در قسمت بالای سقف نصب می‌گردند.

۳. بلوک ها:

بلوک ها در سقف کرومیت عموماً نقش پرکننده داشته و در استحکام و مقاومت آن تاثیری ندارند.

جنس بلوک ها در سقف کرومیت عموماً یکی از موارد زیر می باشد:

۱.بلوک های سیمانی

۲.بلوک های سفالی

۳.بلوک های پلی استایرن

۴. کلاف عرضی:

۱.استفاده از کلاف عرضی در سقف کرمیت الزامی می باشد.

۲.عرض حداقل این کلاف ۱۰ سانتیمتر و حداقل شامل دو میلگرد به قطر حداقل ۱۲ میلیمتر است‌‌

۳.در دهانه‌های کوچکتر از ۵/۵ متر‌ اجرای حداقل یک کلاف عرضی الزامی است.

۴.در دهانه‌های بزرگتر فاصله کلا‌ف‌ها باید به نحوی باشد که فاصله دو کلاف عرضی از ۲/۵ متر تجاوز نکند.

۵.در دهانه‌های کوچکتر از ۳ متر نصب میلگرد و جوش دادن آن به تیرچه‌ها کفایت می‌کند و نیازی به ایجاد فاصله بین بلو‌ک‌ها برای نفوذ بتن نیست.

۶.متأسفانه در سقف‌های کرمیت کامپوزیت به سبب گیر کردن قالب‌ها و تکه دارشدن آنها معمولاً دیده می‌شود که کلاف عرضی حذف شده و یا به شکل بسیار ناصحیحی کلاف عرضی صرفاً با میلگرد اجرا می شود .

۵. بتن رویه:

بتن رویه قسمتی از تیر مرکب است که پس از جاگذاری تیرچه‌ها و بلوک‌ها بتن‌ریزی می‌گردد.

بتن رویه پس از آنکه به مقاومت مورد نیاز رسید به کمک عضو کشی فولادی (تیرچه فولادی با جان باز) بار وارد بر سقف را تحمل می‌کند.

مقاومت بتن رویه بر اساس دو فاکتور طراحی می شود.

این دو فاکتور عبارت اند از:

الف: طول دهانه

ب:بار وارده بر سقف
